Lichtwellenleiter für Status-LED

Du hast deinen Maestro-DMX in ein 19-Rack verbaut und siehst die Status-LED nicht mehr? Verlege die Status-LED einfach an das Front-Panel eines 19" Gehäuses.

Christian Haubitz-Reinke, 16.02.2026

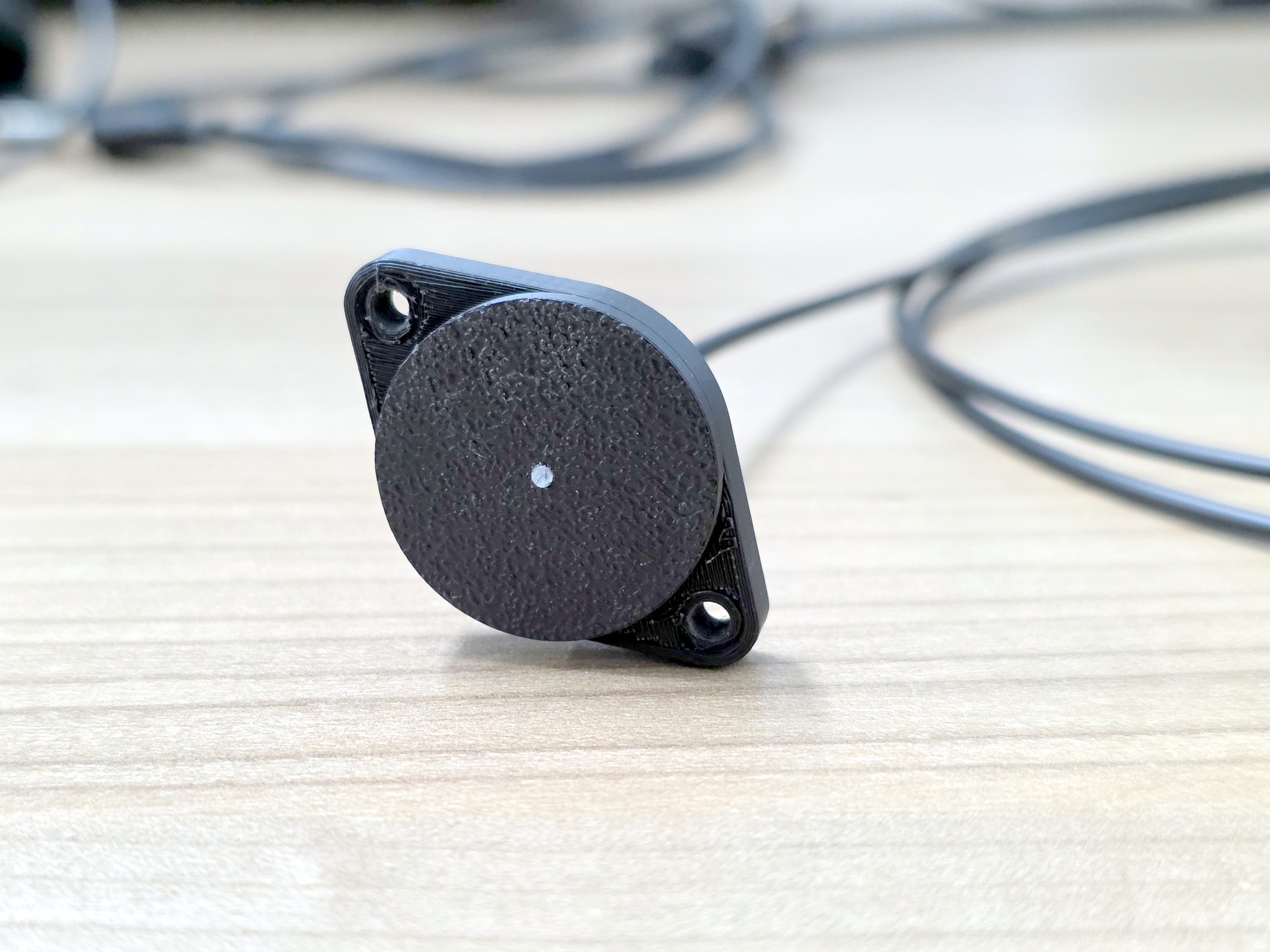

D-Type Einsatz für Rack-Panel

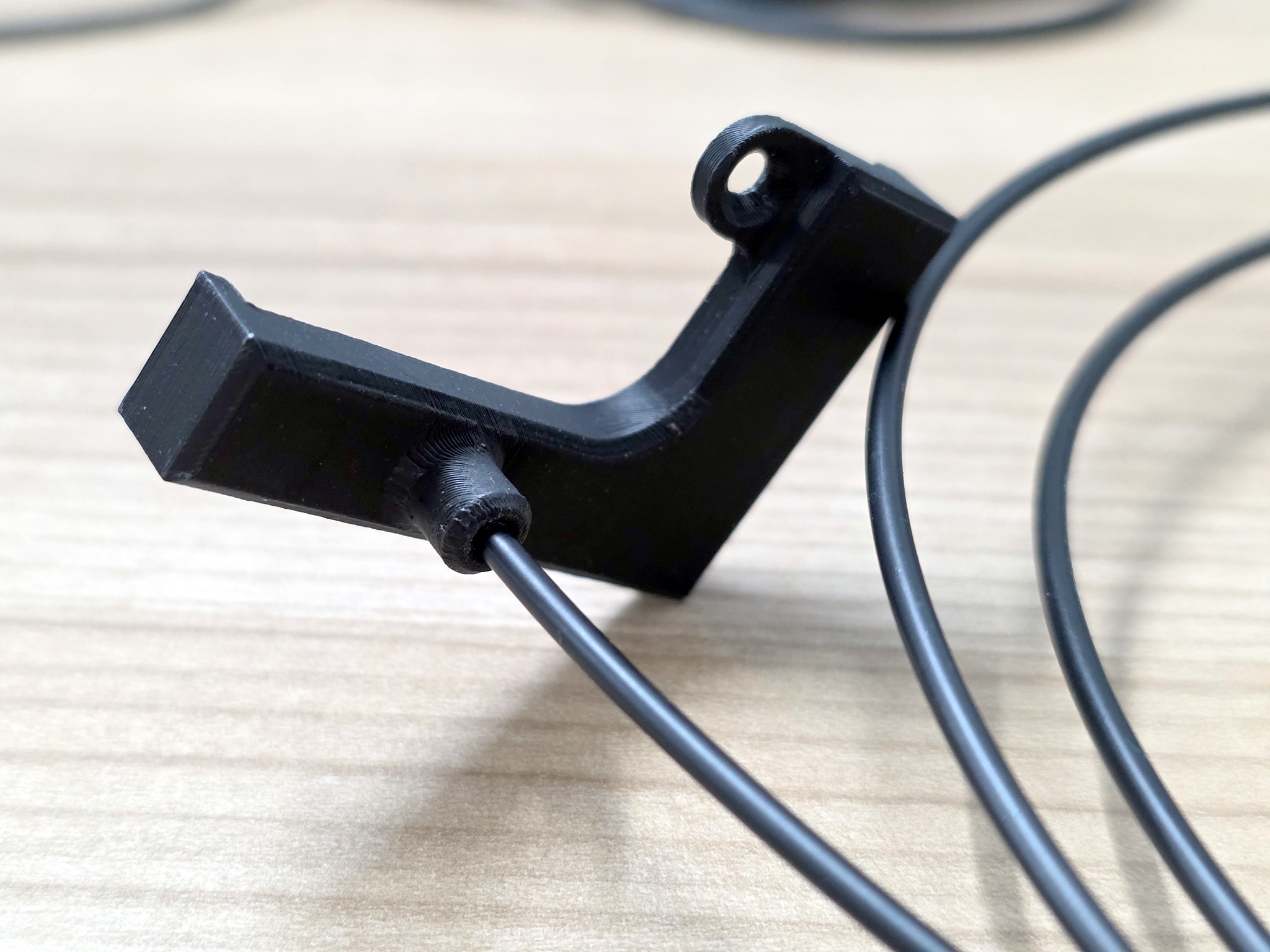

LWL-Halteelement für Maestro DMX mit 1,5 mm Kunststoff-LWL

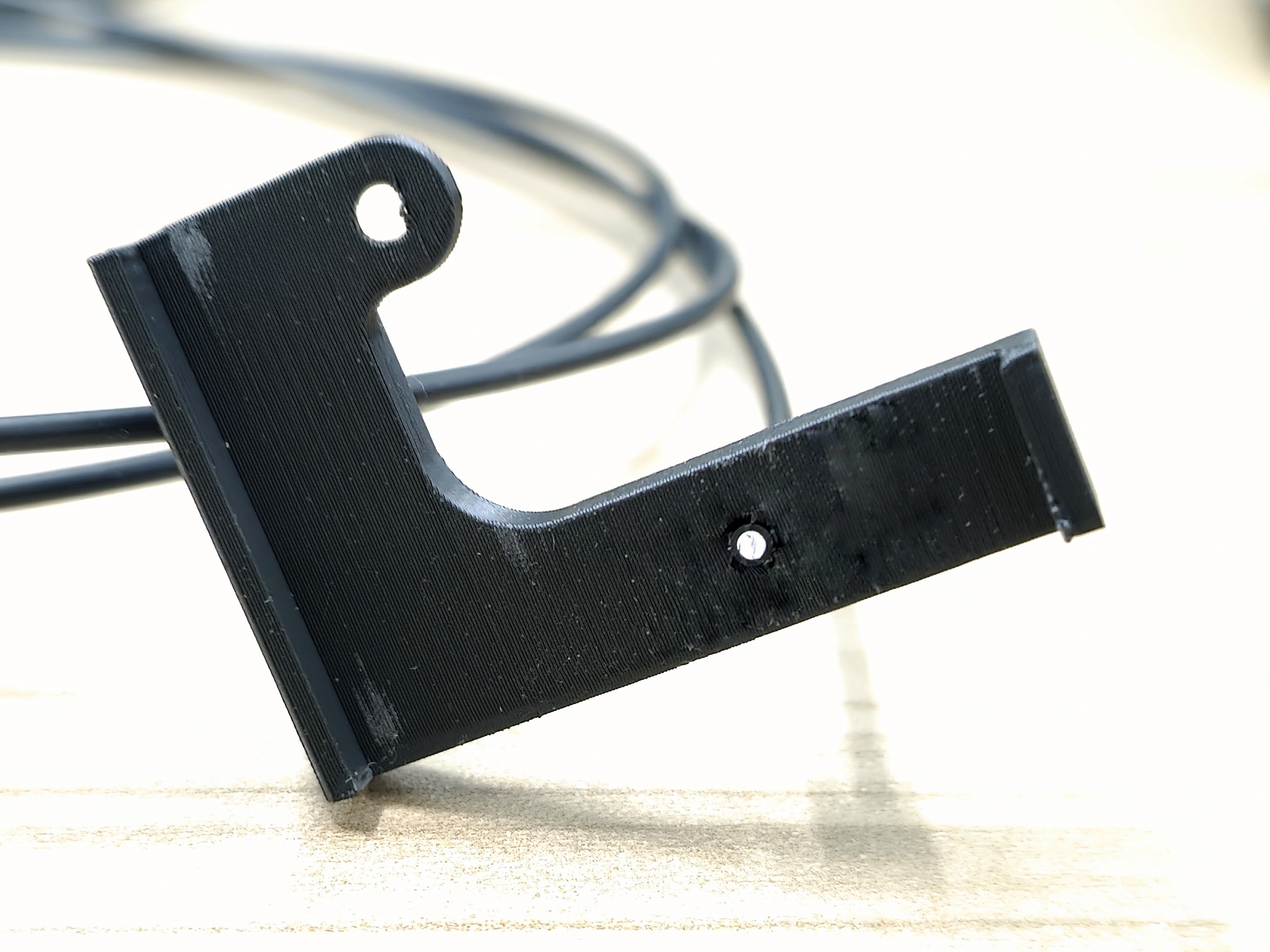

LWL-Halteelement für Maestro DMX mit 1,5 mm Kunststoff-LWL

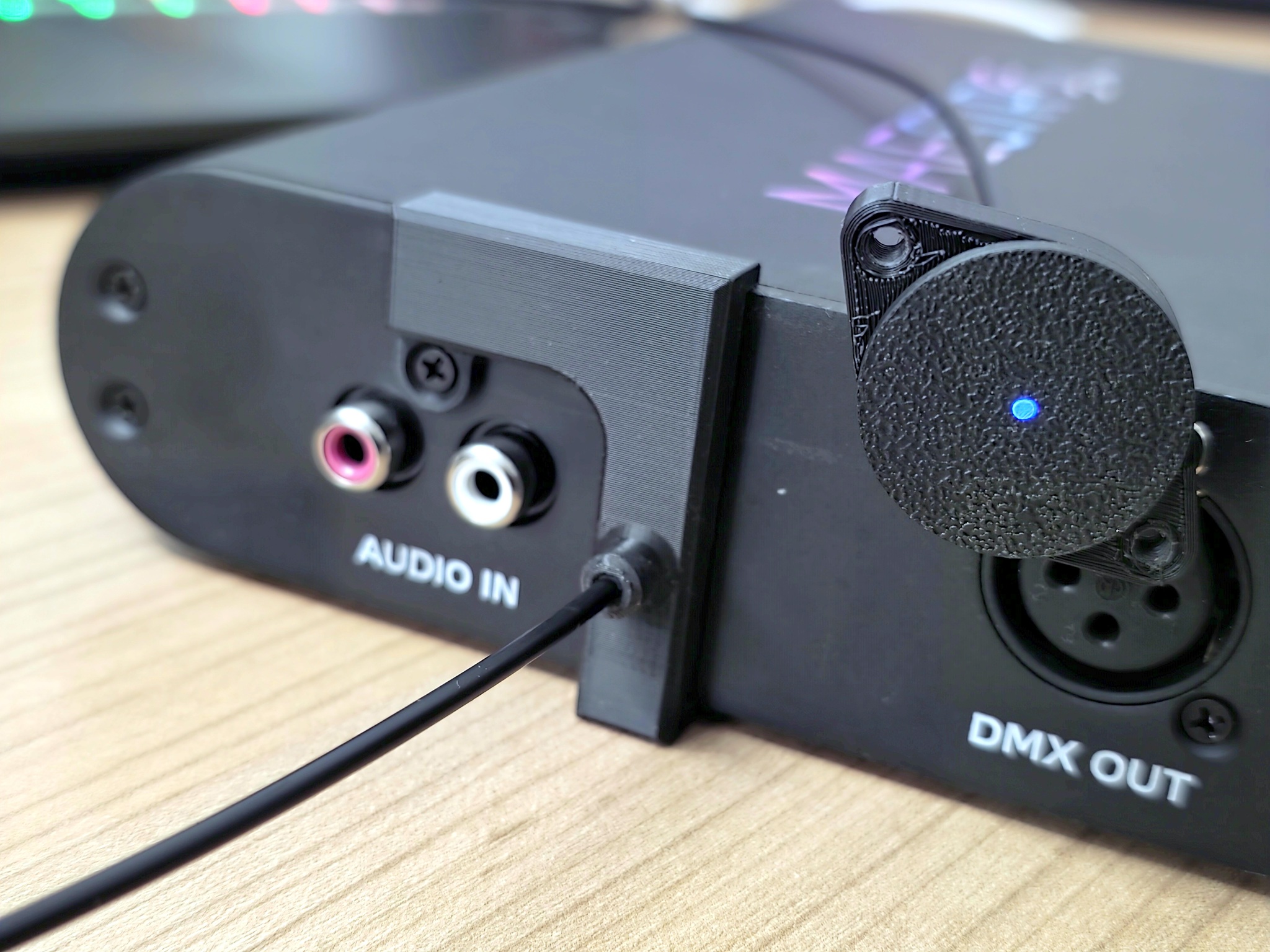

Montage des LWL am Maestro, leuchtet blau

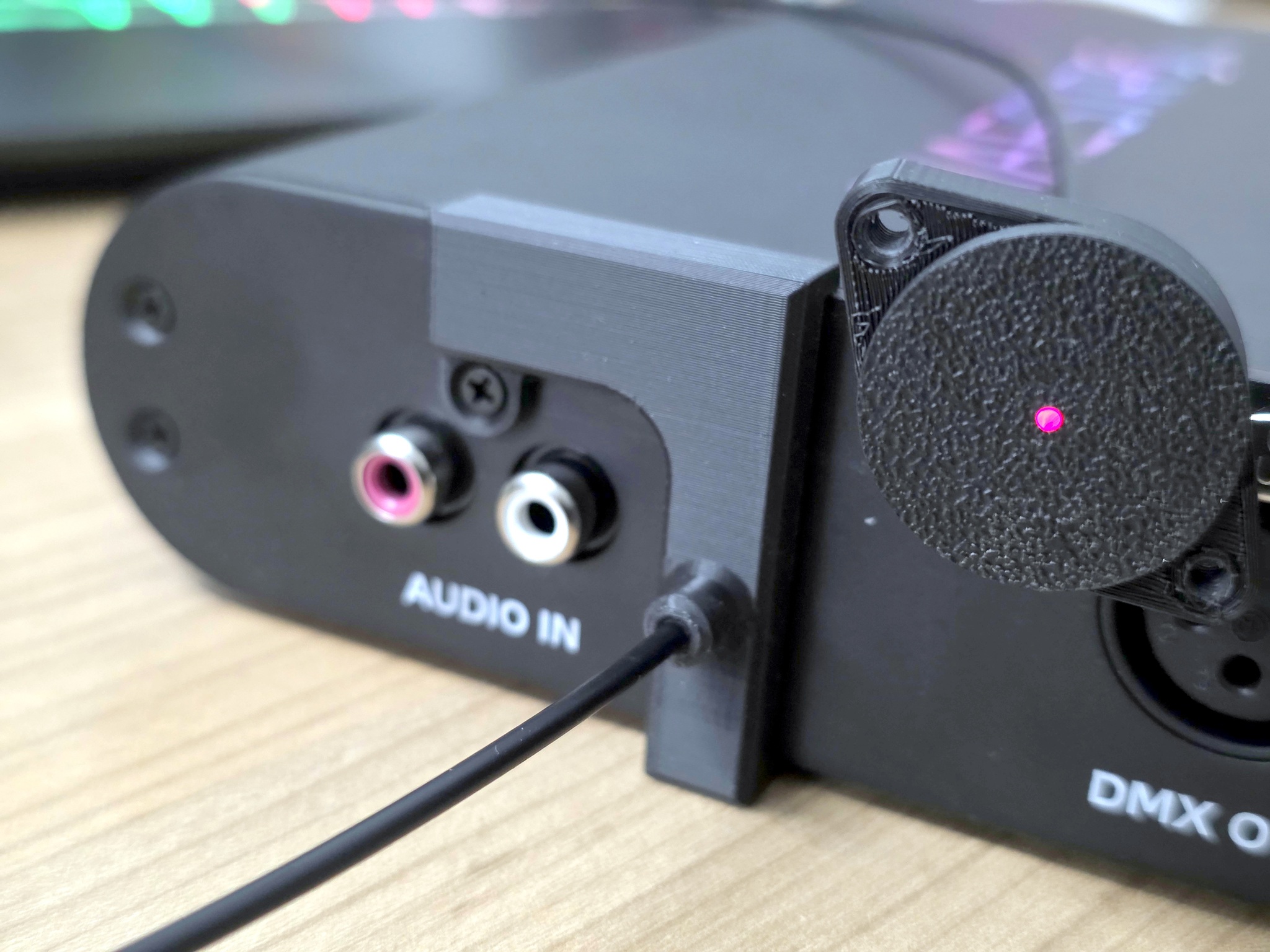

Montage des LWL am Maestro, leuchtet rot

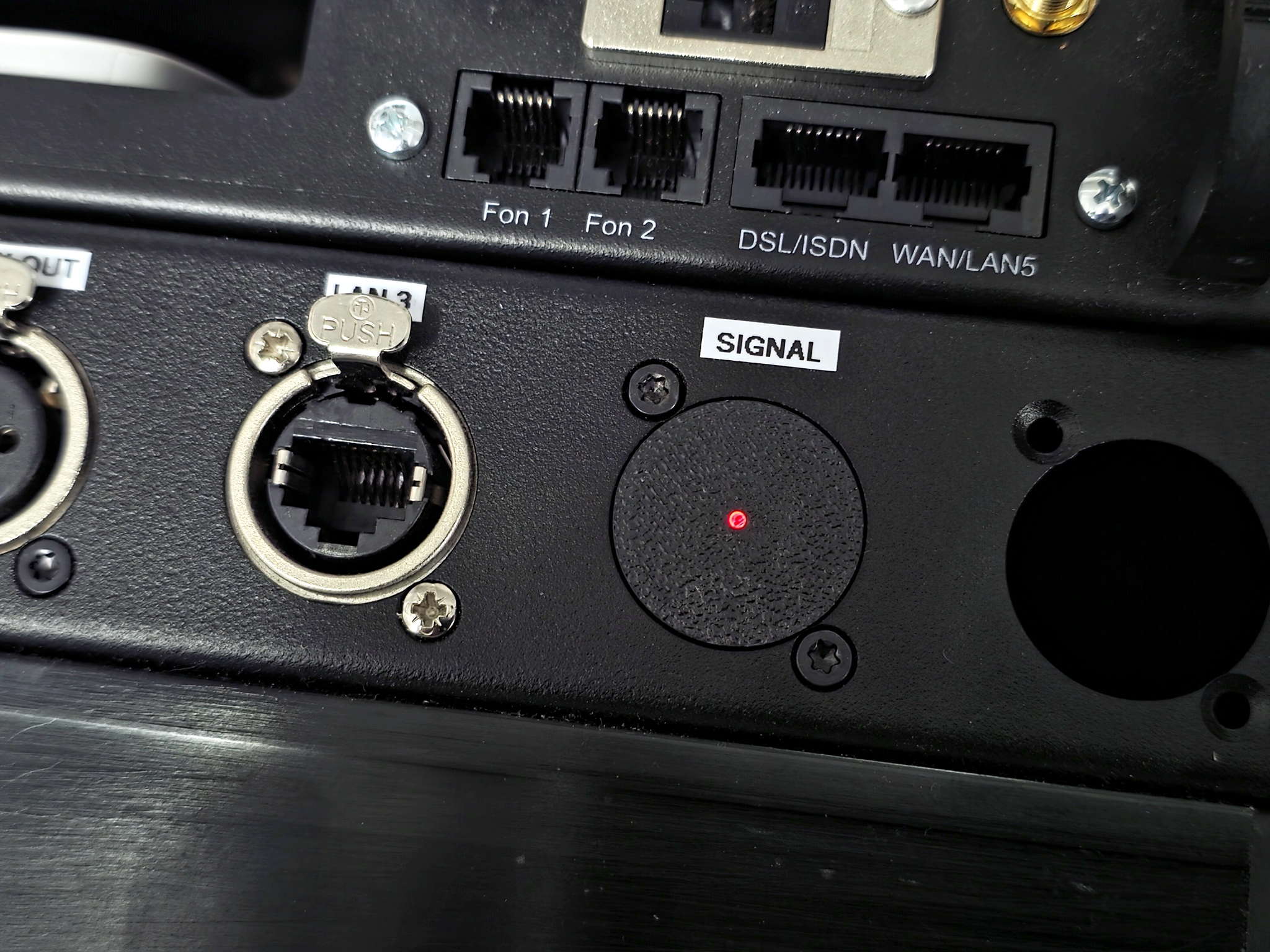

D-Type-Panel, montiert im 19"-Rack, LED rot

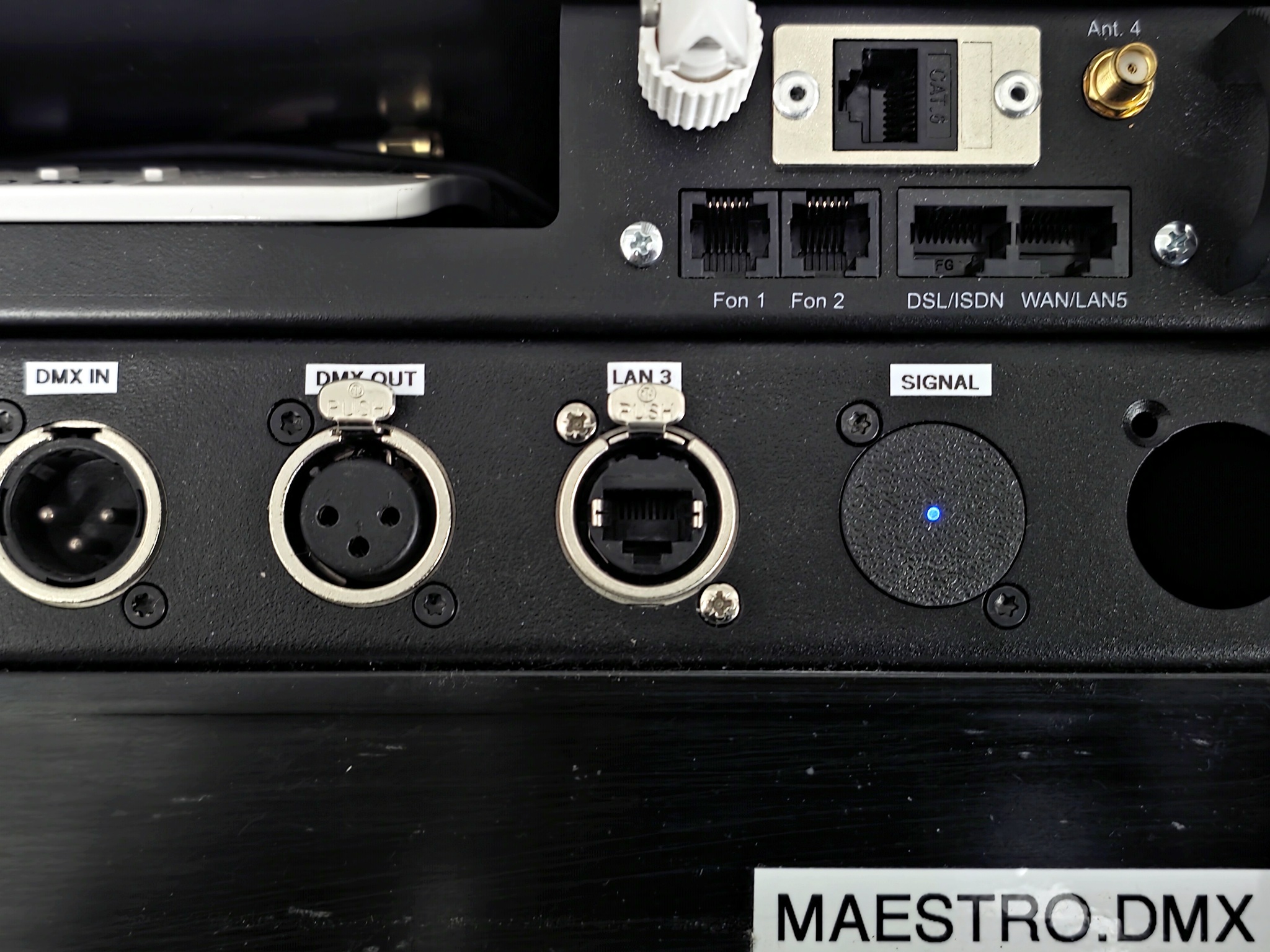

D-Type-Panel, montiert im 19"-Rack, LED blau



Wer den Maestro DMX in ein 19"-Rack einbaut, sieht die Status-LED nur noch in der Softwareoberfläche. Wer wie ich den Maestro nur noch über das Stream Deck bedient,kann kaum erkennen, ob das Audio-Signal ausreichend laut eingestellt ist.

Durch meine Arbeit mit dem 3D-Drucker sowie Kunststoff-Lichtwellenleitern war die Umsetzung schnell erledigt.

Wie in der Bildergalerie erkennbar, wird der LWL-Halter mit der Original-Schraube für die RCA-(Chinch)-Stecker befestigt. Der LWL sitzt direkt vor der Status-LED und das Licht wird darüber zum Front-Panel geleitet.

Der Einsatz für D-Type-Öffnungen hat 2x M3-Innengewinde, so dass hier keine zusätzlichen Muttern benötigt werden.

Anleitung

Bei Bedarf drucke ich die beiden Teile und liefere diese zusammen mit einem fast beliebig langen Lichtwellenleiter. Bei der Montage einfach mit Sekundenkleber verbinden und die Endflächen vorsichtig mit einer sauberen Klinge glatt abschneiden.
